EL ANALISIS DE CRITICIDAD, UNA METODOLOGIA PARA MEJORAR LA CONFIABILIDAD OPERACIONAL

El análisis de criticidad es una metodología que permite establecer la jerarquía o prioridades de procesos, sistemas y equipos, creando una estructura que facilita la toma de decisiones acertadas y efectivas, direccionando el esfuerzo y los recursos en áreas donde sea más importante y/o necesario mejorar la confiabilidad operacional, basado en la realidad actual.

El mejoramiento de la confiabilidad operacional de cualquier instalación o de sus sistemas y componente, está asociado con cuatro aspectos fundamentales: confiabilidad humana, confiabilidad del proceso, confiabilidad del diseño y la confiabilidad del mantenimiento. Lamentablemente, difícilmente se disponen de recursos ilimitados, tanto económicos como humanos, para poder mejorar al mismo tiempo, estos cuatro aspectos en todas las áreas de una empresa. ¿Cómo establecer que una planta, proceso, sistema o equipo es más crítico que otro? ¿Qué criterio se debe utilizar? ¿Todos los que toman decisiones, utilizan el mismo criterio? El análisis de criticidades da respuesta a estas interrogantes, dado que genera una lista ponderada desde el elemento más crítico hasta el menos crítico del total del universo analizado, diferenciando tres zonas de clasificación: alta criticidad, mediana criticidad y baja criticidad. Una vez identificadas estas zonas, es mucho más fácil diseñar una estrategia, para realizar estudios o proyectos que mejoren la confiabilidad operacional, iniciando las aplicaciones en el conjunto de procesos o elementos que formen parte de la zona de alta criticidad. Los criterios para realizar un análisis de criticidad están asociados con: seguridad, ambiente, producción, costos de operación y mantenimiento, rata de fallas y tiempo de reparación principalmente. Estos criterios se relacionan con una ecuación matemática, que genera puntuación para cada elemento evaluado. La lista generada, resultado de un trabajo de equipo, permite nivelar y homologar criterios para establecer prioridades, y focalizar el esfuerzo que garantice el éxito maximizando la rentabilidad.

Definiciones Importantes

Análisis de Criticidad: Es una metodología que permite jerarquizar sistemas, instalaciones y equipos, en función de su impacto global, con el fin de facilitar la toma de decisiones. Para realizar un análisis de criticidad se debe: definir un alcance y propósito para el análisis, establecer los criterios de evaluación y seleccionar un método de evaluación para jerarquizar la selección de los sistemas objeto del análisis.

Confiabilidad: Se define como la probabilidad de que un equipo o sistema opere sin falla por un determinado período de tiempo, bajo unas condiciones de operación previamente establecidas.

Confiabilidad Operacional: Es la capacidad de una instalación o sistema (integrados por procesos, tecnología y gente), para cumplir su función dentro de sus límites de diseño y bajo un contexto operacional específico.

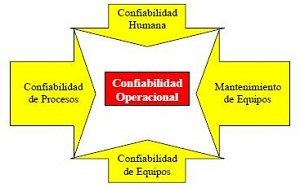

Es importante puntualizar que en un programa de optimización de Confiabilidad Operacional, es necesario el análisis de los siguientes cuatro parámetros: confiabilidad humana, confiabilidad de los procesos, mantenibilidad de los equipos y la confiabilidad de los equipos.


Equipos Naturales de Trabajo: En el contexto de confiabilidad operacional, se define como el conjunto de personas de diferentes funciones de la organización, que trabajan juntas por un periodo de tiempo determinado en un clima de potenciación de energía, para analizar problemas comunes de los distintos departamentos, apuntando al logro de un objetivo común.

En un enfoque tradicional, el concepto de trabajo en equipo comprende un sistema de progresión de carrera que exige a cada nuevo gerente “producir su impacto individual y significativo al negocio”. Gerentes rotando en ciclos cortos en diversos campos, creando la necesidad de cambios de iniciativa para “dejar su huella”.

Sin embargo, en la cultura de los más exitosos existe afinidad por el trabajo en equipo. Los equipos naturales de trabajo son vistos como los mayores contribuyentes al valor de la empresa, y trabajan consistentemente a largo plazo. Los gerentes guían a los miembros hacia el crecimiento del equipo y a obtener mejores resultados bajo el esquema “ganar-ganar”. Los éxitos del equipo son logros del líder de turno.

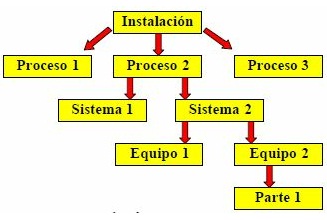

Jerarquía de Activos: Define el número de elementos o componentes de una instalación y/o planta en agrupaciones secundarias que trabajan conjuntamente para alcanzar propósitos preestablecidos.

Como puede verse en la figura, una planta compleja tiene asociada muchas unidades de proceso, y cada unidad de proceso podría contar con muchos sistemas, al tiempo que cada sistema tendría varios paquetes de equipos, y así sucesivamente. A medida que descendamos por la jerarquía, crecerá el número de elementos a ser considerados.

Unidades de Proceso: Se define como una agrupación lógica de sistemas que funcionan unidos para suministrar un servicio (ej. electricidad) o producto (ej. gasolina) al procesar y manipular materia prima e insumos (ej. agua, crudo, gas natural, catalizador).

Sistemas: Conjunto de elementos interrelacionados dentro de las unidades de proceso, que tienen una función específica. Ej. Separación de gas, suministrar aire, regeneración de catalizador, etc.

El Análisis de Criticidad

El objetivo de un análisis de criticidad es establecer un método que sirva de instrumento de ayuda en la determinación de la jerarquía de procesos, sistemas y equipos de una planta compleja, permitiendo subdividir los elementos en secciones que puedan ser manejadas de manera controlada y auditable.

Desde el punto de vista matemático la criticidad se puede expresar como:

Criticidad = Frecuencia x Consecuencia

Donde la frecuencia está asociada al número de eventos o fallas que presenta el sistema o proceso evaluado y, la consecuencia está referida con: el impacto y flexibilidad operacional, los costos de reparación y los impactos en seguridad y ambiente. En función de lo antes expuesto se establecen como criterios fundamentales para realizar un análisis de criticidad los siguientes:

Seguridad
Ambiente
Producción
Costos (operacionales y de mantenimiento)
Tiempo promedio para reparar
Frecuencia de falla
Un modelo básico de análisis de criticidad, es equivalente al mostrado en la figura 3. El establecimiento de criterios se basa en los seis (6) criterios fundamentales nombrados en el párrafo anterior. Para la selección del método de evaluación se toman criterios de ingeniería, factores de ponderación y cuantificación. Para la aplicación de un procedimiento definido se trata del cumplimiento de la guía de aplicación que se haya diseñado. Por último, la lista jerarquizada es el producto que se obtiene del análisis.

Emprender un análisis de criticidad tiene su máxima aplicabilidad cuando se han identificado al menos una de las siguientes necesidades:

Fijar prioridades en sistemas complejos
Administrar recursos escasos
Crear valor
Determinar impacto en el negocio
Aplicar metodologías de confiabilidad operacional
El análisis de criticidad aplica en cualquier conjunto de procesos, plantas, sistemas, equipos y/o componentes que requieran ser jerarquizados en función de su impacto en el proceso o negocio donde formen parte. Sus áreas comunes de aplicación se orientan a establecer programas de implantación y prioridades en los siguientes campos:

Mantenimiento
Inspección
Materiales
Disponibilidad de planta
Personal
En el ámbito de mantenimiento:

Al tener plenamente establecido cuales sistemas son más críticos, se podrá establecer de una manera más eficiente la priorización de los programas y planes de mantenimiento de tipo: predictivo, preventivo, correctivo, detectivo e inclusive posibles rediseños al nivel de procedimientos y modificaciones menores; inclusive permitirá establecer la prioridad para la programación y ejecución de órdenes de trabajo.

En el ámbito de inspección:

El estudio de criticidad facilita y centraliza la implantación de un programa de inspección, dado que la lista jerarquizada indica donde vale la pena realizar inspecciones y ayuda en los criterios de selección de los intervalos y tipo de inspección requerida para sistemas de protección y control (presión, temperatura, nivel, velocidad, espesores, flujo, etc.), así como para equipos dinámicos, estáticos y estructurales.

En el ámbito de materiales:

La criticidad de los sistemas ayuda a tomar decisiones más acertadas sobre el nivel de equipos y piezas de repuesto que deben existir en el almacén central, así como los requerimientos de partes, materiales y herramientas que deben estar disponibles en los almacenes de planta, es decir, podemos sincerar el stock de materiales y repuestos de cada sistema y/o equipo logrando un costo óptimo de inventario.

En el ámbito de disponibilidad de planta:

Los datos de criticidad permiten una orientación certera en la ejecución de proyectos, dado que es el mejor punto de partida para realizar estudios de inversión de capital y renovaciones en los procesos, sistemas o equipos de una instalación, basados en el área de mayor impacto total, que será aquella con el mayor nivel de criticidad.
