BATERÍAS (ELECTRICIDAD)

Se denomina batería, batería eléctrica, acumulador eléctrico o simplemente acumulador, al dispositivo que almacena energía eléctrica, usando procedimientos electroquímicos y que posteriormente la devuelve casi en su totalidad; este ciclo puede repetirse por un determinado número de veces. Se trata de un generador eléctrico secundario; es decir, un generador que no puede funcionar sin que se le haya suministrado electricidad previamente mediante lo que se denomina proceso de carga.

Principios de funcionamiento

---

El funcionamiento de un acumulador está basado esencialmente en un proceso reversible llamado reducción-oxidación (también conocida como redox), un proceso en el cual uno de los componentes se oxida (pierde electrones) y el otro se reduce (gana electrones); es decir, un proceso cuyos componentes no resulten consumidos ni se pierdan, sino que meramente cambian su estado de oxidación, que a su vez puedan retornar al estado primero en las circunstancias adecuadas. Estas circunstancias son, en el caso de los acumuladores, el cierre del circuito externo, durante el proceso de descarga, y la aplicación de una corriente, igualmente externa, durante la carga.
Resulta que procesos de este tipo son bastante comunes, por extraño que parezca, en las relaciones entre los elementos químicos y la electricidad durante el proceso denominado electrólisis, y en los generadores voltaicos o pilas. Los investigadores del siglo XIX dedicaron numerosos esfuerzos a observar y a esclarecer este fenómeno, que recibió el nombre de polarización.
Un acumulador es, así, un dispositivo en el que la polarización se lleva a sus límites alcanzables, y consta, en general, de dos electrodos, del mismo o de distinto material, sumergidos en un electrolito.



Tipos de Baterìas

---

Por lo que a su naturaleza interna se refiere, se encuentran habitualmente en el comercio baterìas de los siguientes tipos:

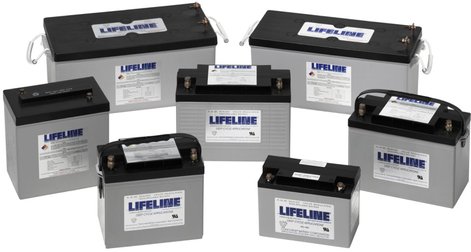

Baterías de plomo-ácido



Está constituida por dos electrodos de plomo, de manera que, cuando el aparato está descargado, se encuentra en forma de sulfato de plomo (II) (PbSO4) incrustado en una matriz de plomo metálico (Pb); el electrólito es una disolución de ácido sulfúrico. Este tipo de acumulador se sigue usando aún en muchas aplicaciones, entre ellas en los automóviles. Su funcionamiento es el siguiente:

Durante el proceso de carga inicial, el sulfato de plomo (II) se reduce a plomo metal en el polo negativo (cátodo), mientras que en el ánodo se forma óxido de plomo (IV) (PbO₂). Por lo tanto, se trata de un proceso de dismutación. No se libera hidrógeno, ya que la reducción de los protones a hidrógeno elemental está cinéticamente impedida en la superficie de plomo, característica favorable que se refuerza incorporando a los electrodos pequeñas cantidades de plata. El desprendimiento de hidrógeno provocaría la lenta degradación del electrodo, ayudando a que se desmoronasen mecánicamente partes del mismo, alteraciones irreversibles que acortarían la duración del acumulador.
Durante la descarga se invierten los procesos de la carga. El óxido de plomo (IV), que ahora funciona como cátodo, se reduce a sulfato de plomo (II), mientras que el plomo elemental se oxida en el ánodo para dar igualmente sulfato de plomo (II). Los electrones intercambiados se aprovechan en forma de corriente eléctrica por un circuito externo. Se trata, por lo tanto, de una conmutación. Los procesos elementales que trascurren son los siguientes:

PbO₂ + 2 H₂SO₄ + 2 e^–  →  2 H₂O + PbSO₄ + SO₄^2–Pb + SO₄^2– → PbSO₄ + 2 e^–

En la descarga baja la concentración del ácido sulfúrico, porque se crea sulfato de plomo (II) y aumenta la cantidad de agua liberada en la reacción. Como el ácido sulfúrico concentrado tiene una densidad superior a la del ácido sulfúrico diluido, la densidad del ácido puede servir de indicador para el estado de carga del dispositivo.
No obstante, este proceso no se puede repetir indefinidamente, porque, cuando el sulfato de plomo (II) forma cristales, ya no responden bien a los procesos indicados, con lo que se pierde la característica esencial de la reversibilidad. Se dice entonces que la batería se ha sulfatado y es necesario sustituirla por otra nueva. Las baterías de este tipo que se venden actualmente utilizan un electrólito en pasta, que no se evapora y hace mucho más segura y cómoda su utilización.
Cuando varias celdas se agrupan para formar una batería comercial, reciben el nombre de "vasos", que se conectan en serie para proporcionar un mayor voltaje. Dichos vasos se contienen dentro de una caja de polipropileno copolímero de alta densidad con compartimientos estancos para cada celda. La tensión suministrada por una batería de este tipo se encuentra normalizada en 12 Voltios si posee 6 elementos o vasos para vehículos ligeros y 24 Voltios para vehículos pesados con 12 vasos. En algunos vehículos comerciales y agrícolas antiguos todavía se utilizan baterías de 6 Voltios de 3 elementos.

Ventajas:

• Bajo coste
• Fácil fabricación

Desventajas:

• No admiten sobrecargas ni descargas profundas, viendo seriamente disminuida su vida útil.
• Altamente contaminantes.
• Baja densidad de energia: 30 Wh/kg
• Peso excesivo, al estar compuesta principalmente de plomo; por esta razón su uso en automóviles eléctricos se considera poco lógico por los técnicos electrónicos con experiencia. Su uso se restringe por esta razón a aplicaciones estacionarias, además de para automóviles, para el arranque, también como fuentes de alimentación ininterrumpidas para equipos médicos.

Voltaje proporcionado: 2V Densidad de energía: 30 Wh/kg

Pila alcalina

En 1866, Georges Leclanché inventa en Francia la pila Leclanché, precursora de la pila seca (Zinc-Dióxido de Manganeso), sistema que aún domina el mercado mundial de las baterías primarias. Las pilas alcalinas (de “alta potencia” o “larga vida”) son similares a las de Leclanché, pero, en vez de cloruro de amonio, llevan cloruro de sodio o de potasio. Duran más porque el zinc no está expuesto a un ambiente ácido como el que provocan los iones de amonio en la pila convencional. Como los iones se mueven más fácilmente a través del electrolito, produce más potencia y una corriente más estable.
Su mayor costo se deriva de la dificultad de sellar las pilas contra las fugas de hidróxido. Casi todas vienen blindadas, lo que impide el derramamiento de los componentes. Sin embargo, este blindaje no tiene duración ilimitada. Las pilas secas alcalinas son similares a las pilas secas comunes, con las excepciones siguientes:



• El electrólito es básico (alcalino), porque contiene KOH.
• La superficie interior del recipiente de Zn es áspera; esto proporciona un área de contacto mayor.

Las pilas alcalinas tienen una vida media mayor que las de las pilas secas comunes y resisten mejor el uso constante.
El voltaje de una pila alcalina está cerca de 1,5 V. Durante la descarga, las reacciones en la pila seca alcalina son:



• Ánodo: Zn (s) + 2 OH^– (aq) → Zn(OH)₂ (s) + 2 e^–
• Cátodo: 2 MnO₂ (s) + 2 H₂O (l) + 2 e^– → 2 MnO(OH) (s) + 2 OH^–(aq)
• Global: Zn (s) + 2 MnO₂ (s) + 2 H₂O (l) → Zn(OH)₂(aq) + 2 MnO(OH) (s)

El ánodo está compuesto de una pasta de zinc amalgamado con mercurio (total 1%), carbono o grafito.
Se utilizan para aparatos complejos y de elevado consumo energético. En sus versiones de 1,5 voltios, 6 voltios y 12 voltios se emplean, por ejemplo, en mandos a distancia (control remoto) y alarmas.

Baterías de níquel-hierro (Ni-Fe)

También denominada de ferroníquel. Fué descubierta por Waldemar Jungner en 1899, posteriormente desarrollada por Thomas Alva Edison y patentada en 1903. En el diseño original de Edison el cátodo estaba compuesto por hileras de finos tubos formados por laminas enrolladas de acero niquelado, estos tubos están rellenos de hidróxido de níquel u oxi-hidróxido de níquel (NiOOH). El ánodo se componía de cajas perforadas delgadas de acero niquelado que contienen polvo de óxido ferroso (FeO). El electrólito es alcalino, una disolución de un 20% de potasa cáustica (KOH) en agua destilada. Los electrodos no se disuelven en el electrolito, las reacciones de carga/descarga son completamente reversibles y la formación de cristales de hierro preserva los electrodos por lo cual no se produce efecto memoria lo que confiere a esta batería gran duración. Las reacciones de carga y descarga son las siguientes:

• en el cátodo 2 NiOOH + 2 H₂O + 2 e^– ↔ 2 Ni(OH)₂ + 2 OH^–
• en el ánodo Fe + 2 OH^– ↔ Fe(OH)₂ + 2 e^–

(Descarga se lee de izquierda a derecha y carga de derecha a izquierda.)

Ventajas:

• Bajo coste
• Fácil fabricación
• Admite sobrecargas, repetidas descargas totales e incluso cortocircuitos sin pérdida significativa de capacidad
• No es contaminante, no contiene metales pesados y el electrolito diluido se puede usar en aplicaciones agrícolas.
• Muy larga vida útil, algunos fabricantes hablan de mas de 100 años de esperanza de vida en los electrodos y 1.000 ciclos de descarga 100% en el electrolito.3 El electrolito se debe cambiar cada 20 años según instrucciones de uso redactadas por el propio Edison.4
• Compuesta de elementos abundantes en la corteza de la tierra (hierro, níquel, potasio)
• Funciona en un mayor rango de temperaturas, entre -40ºC y 46ºC

Desventajas:

• Es demasiado duradera y poco lucrativa para un sistema monetario basado en el consumo cíclico y la obsolescencia programada.

Voltaje proporcionado: 1,2~1,4V
Densidad de energía: 40 Wh/Kg
Energía/volumen: 30 Wh/l
Potencia/peso: 100 W/kg

Baterías alcalinas de manganeso

Con un contenido de mercurio que ronda el 0,1% de su peso total, es una versión mejorada de la pila alcalina, en la que se ha sustituido el conductor iónico cloruro de amonio por hidróxido de potasio (de ahí su nombre de alcalina). El recipiente de la pila es de acero, y la disposición del zinc y del óxido de manganeso (IV) (o dióxido de manganeso) es la contraria, situándose el zinc, ahora en polvo, en el centro. La cantidad de mercurio empleada para regularizar la descarga es mayor. Esto le confiere mayor duración, más constancia en el tiempo y mejor rendimiento. Por el contrario, su precio es más elevado. También suministra una fuerza electromotriz de 1,5 V. Se utiliza en aparatos de mayor consumo como: grabadoras portátiles, juguetes con motor, flashes electrónicos.
El ánodo es de zinc amalgamado y el cátodo es un material polarizador compuesto con base en dióxido de manganeso, óxido de mercurio (II) mezclado íntimamente con grafito, y en casos raros, óxido de plata Ag₂O (estos dos últimos son muy costosos, peligrosos y tóxicos), a fin de reducir su resistividad eléctrica. El electrólito es una solución de hidróxido potásico (KOH), el cual presenta una resistencia interna bajísima, lo que permite que no se tengan descargas internas y la energía pueda ser acumulada durante mucho tiempo. Este electrólito, en las pilas comerciales se endurece con gelatinas o derivados de la celulosa.
Este tipo de pila se fabrica en dos formas. En una, el ánodo consta de una tira de zinc corrugada, devanada en espiral de 0.051 a 0.13 mm de espesor, que se amalgama después de armarla. Hay dos tiras de papel absorbente resistente a los álcalis interdevanadas con la tira de papel de zinc, de modo que el zinc sobresalga por la parte superior y el papel por la parte inferior. El ánodo está aislado de la caja metálica con un manguito de poliestireno. La parte superior de la pila es de cobre y hace contacto con la tira de zinc para formar la terminal negativa de la pila. La pila está sellada con un ojillo o anillo aislante hecho de neopreno. La envoltura de la pila es químicamente inerte a los ingredientes y forma el electrodo positivo.
Alcalinas

• Zinc 14% (ánodo) Juguetes, tocacintas, cámaras fotográficas, grabadoras
• Dióxido de Manganeso 22% (cátodo)
• Carbón: 2%
• Mercurio: 0.5 a 1% (ánodo)
• Hidróxido de Potasio (electrolito)
• Plástico y lámina 42%

Contiene un compuesto alcalino, llamado Hidróxido de Potasio. Su duración es seis veces mayor que la de la pila de zinc-carbono. Está compuesta por dióxido de manganeso, MnO2, hidróxido de potasio (KOH), pasta de zinc (Zn), amalgamada con mercurio (Hg, en total 1%), carbón o grafito (C). Según la Directiva Europea del 18 de marzo de 1991, este tipo de pilas no pueden superar la cantidad de 0,025% de mercurio.
Este tipo de baterías presenta algunas desventajas:

• Una pila alcalina puede contaminar 175.000 litros de agua, que llega a ser el consumo promedio de agua de toda la vida de seis personas.
• Una pila común, también llamada de zinc-carbono, puede contaminar 3.000 litros de agua.
• Zinc, manganeso (Mn), bismuto (Bi), cobre (Cu) y plata (Ag): Son sustancias tóxicas, que producen diversas alteraciones en la salud humana. El zinc, manganeso y cobre son esenciales para la vida, en cantidades mínimas, y tóxicos en altas dosis. El bismuto y la plata no son esenciales para la vida.

Baterías de níquel-cadmio (Ni-Cd)



Utilizan un cátodo de hidróxido de níquel y un ánodo de un compuesto de cadmio. El electrolito es de hidróxido de potasio. Esta configuración de materiales permite recargar la batería una vez está agotada, para su reutilización. Sin embargo, su densidad de energía es de tan sólo 50 Wh/kg, lo que hace que tengan poca capacidad. Admiten sobrecargas, se pueden seguir cargando cuando ya no admiten mas carga, aunque no la almacena. Admiten un gran rango de temperaturas de funcionamiento.

• Voltaje proporcionado: 1,2V
• Densidad de energía: 50 Wh/Kg
• Capacidad usual: 0.5 a 1.0 Amperios (en pilas tipo AA)
• Efecto memoria: muy Alto
• Balocchi, Emilio (1996). Química General (3º edición). pp. 664.

Baterías de níquel-hidruro metálico (Ni-MH)

Utilizan un ánodo de hidróxido de níquel y un cátodo de una aleación de hidruro metálico. Este tipo de baterías se encuentran menos afectadas por el llamado efecto memoria. No admiten bien el frío extremo, reduciendo drásticamente la potencia eficaz que puede entregar. Voltaje proporcionado: 1,2V Densidad de energía: 80 Wh/Kg Capacidad usual: 0.5 a 2.8 Amperios (en pilas tipo AA) Efecto memoria: bajo

Baterías de iones de litio (Li-ion)

Las baterías de iones de litio (Li-ion) utilizan un ánodo de grafito y un cátodo de óxido de cobalto, trifilina (LiFePO4) u óxido de manganeso. Su desarrollo es más reciente, y permite llegar a altas densidades de capacidad. No admiten descargas, y sufren mucho cuando éstas suceden por lo que suelen llevar acoplada circuitería adicional para conocer el estado de la batería, y evitar así tanto la carga excesiva, como la descarga completa. Apenas sufren el efecto memoria y pueden cargarse sin necesidad de estar descargadas completamente, sin reducción de su vida útil. No admiten bien los cambios de temperatura.

Voltaje proporcionado:

- A Plena carga: Entre 4.2V y 4.3V dependiendo del fabricante
- A carga nominal: Entre 3.6V y 3.7V dependiendo del fabricante
- A baja carga: Entre 2,65V y 2,75V dependiendo del fabricante (este valor no es un límite, se recomienda).



• Densidad de energía: 115 Wh/Kg
• Capacidad usual: 1.5 a 2.8 Amperios (en pilas tipo AA)
• Efecto memoria: muy bajo

Baterías de polímero de litio (LiPo)

Son una variación de las baterías de iones de litio (Li-ion). Sus características son muy similares, pero permiten una mayor densidad de energía, así como una tasa de descarga bastante superior. Estas baterías tienen un tamaño más reducido respecto a las de otros componentes. Su tamaño y peso las hace muy útiles para equipos pequeños que requieran potencia y duración, como manos libres bluetooth.

Efecto memoria

---

Es un efecto en el que en cada recarga se limita el voltaje o la capacidad (a causa de un tiempo largo, una alta temperatura, o una corriente elevada), reduciendo la capacidad de almacenar energía, al crearse cristales en el interior de la batería.

Tabla comparativa de los diferentes tipos de acumulador

* Las baterías de Níquel se pueden cargar hasta en 30 minutos, con cargas rápidas, pero disminuye su vida, y se calientan en exceso, siendo las únicas que admiten este tipo de cargas.
