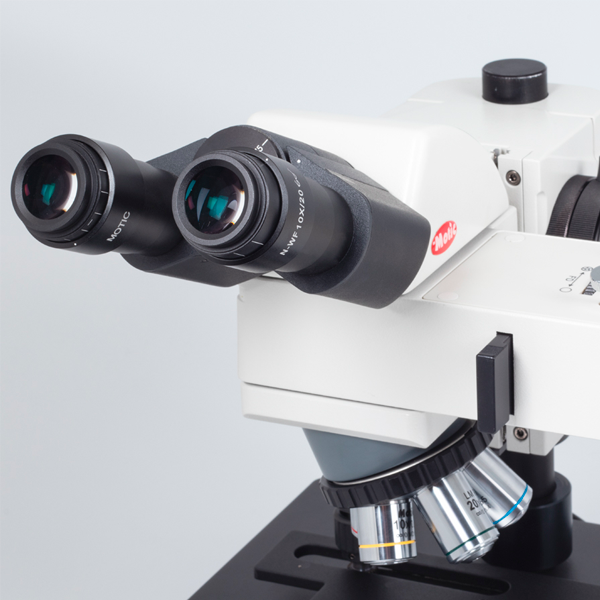

MICROSCOPIO METALÚRGICO MOTIC - BA310MET-H BINOCULAR

Referencia: BA310MET-H | Marca: MOTIC

Descripción

Un sistema de inspección y análisis modular para componentes electrónicos acoplables a la máquina del usuario o pueden utilizarse independientemente. Para una aplicación más amplia, la observación de polarización está disponible. La calidad de imagen y las imágenes erguidas proporcionan una detección fácil y rápida de fallas en la muestra observada. El sistema soporta todos los sistemas de imagen desde cámaras CCD a SLR digitales.


Los ambientes diarios de trabajo industrial necesitan un microscopio confiable que se centra en la facilidad de uso, así como en la eficiencia del trabajo. Motic ha prestado una atención especial a estos requisitos del mercado para optimizar las características del BA310MET. El Epi-Iluminador con una iluminación halógena de 12V / 50W ofrece una fuente de luz potente y ajustable ideal para todas las muestras reflectantes. Para aumentar las opciones de iluminación, es posible un fácil reemplazo de la bombilla halógena por un módulo LED de diferentes temperaturas de color (4500K, 6000K). Un diafragma de campo incorporado y un diafragma de apertura ayudan a optimizar la calidad de imagen al reducir la luz dispersa y aumentar el contraste.


También el nuevo plan de distancia de trabajo largo de Motic Los objetivos acromáticos para la luz incidente proporcionan un contraste de imagen óptimo a través de un recubrimiento de lente multicapa. Junto con una lente de tubo totalmente corregida se crea una imagen intermedia sin franjas de color, accesible a través de los oculares. El diseño BA310MET también incluye una salida de fotos ISO normalizada.

Objetivos

Para mejorar el rendimiento óptico de la serie BA310MET, Motic introduce una nueva generación de objetivos LWD metalúrgicos. Estos Objetivos Plan Achromatic están hechos de vidrio de alta calidad y siguen el exitoso concepto óptico Motic CCSI®. El recubrimiento multicapa asegura un contraste y una calidad de imagen mejorados. La lente de tubo proporciona una imagen intermedia completamente corregida, accesible por la salida de la puerta de foto de la opción de cabeza trinocular. Por lo tanto, la documentación se basa en la máxima calidad de imagen. El cojinete de bolas con 5 veces el puente muestra una orientación reservada de las lentes, que sigue la parcentración y la repetibilidad con cada cambio de aumento.

Iluminación

El Epi-Iluminador de los modelos BA310MET está basado en una fuente de luz halógena de 12V / 50W. La fuente de alimentación de la unidad se separa del soporte para evitar el calor innecesario que rodea el microscopio.

Al igual que en otros modelos Motic, la bombilla halógena se puede sustituir por un módulo LED (4500K, 6000K), simplemente enchufado en la toma de la lámpara halógena. Con un diafragma de campo ajustable y un diafragma de apertura, se garantiza una iluminación homogénea. El uso cuidadoso de ambos diafragmas crea una calidad de imagen máxima en términos de contraste. El conjunto de polarización simple (polarizador y analizador) permite un "contraste POL" útil y ayuda a mejorar el contraste de la imagen especialmente en objetivos de baja potencia.

El soporte BA310MET-T ofrece una opción adicional de luz transmitida. Equipado con una configuración estándar de halógenos Koehler 6V / 30W incluyendo el diafragma Field, también es posible reemplazar la bombilla halógena por módulos LED de diferentes temperaturas de color (4500K, 6000K). Para asegurar la mejor calidad de iluminación posible, un nuevo condensador Achromatic N.A. 0.85 es parte integral de este nuevo microscopio. Con estos componentes se garantiza la obtención de imágenes de muestras transparentes con la calidad completa de Koehler. Además, el ensamblaje de la lente de colector ofrece un portafiltros seguro para cualquier tipo de filtro deseado, mientras que la tapa fija impide que el filtro caiga cuando el instrumento se almacena.

Tubos oculares
Diseñados con un ángulo de visión ergonómico de 30 ° e incorporando una distancia interpupilar de 55-75mm, los tubos de observación BA310MET garantizan horas de visualización sin fatiga. Un gran campo de visión (20 mm) permite un rastreo rápido y cómodo. El tubo Trinocular permite la documentación digital utilizando una amplia variedad de cámaras digitales, con una luz 20/80 dividida a través del puerto de fotos / video. En demanda especial, se puede suministrar un tubo Trinocular con una imagen erguida y una división de luz fija de 50/50. Como estándar, se ha aplicado un tratamiento anti-hongo a los tubos oculares para asegurar una larga vida útil del microscopio en entornos húmedos.

Oculares

Los oculares estándar, N-WF 10X / 20 con alto punto de vista para los usuarios de gafas, de vidrio óptico de alta calidad, proporcionan ajustes dióptricos consistentes para ambos ojos. Esto permite un uso perfecto de los retículos para fines de medición. Los tornillos avellanados con llave para fijar los oculares evitan la extracción inadmisible y confirman la dedicación de Motic a una calidad de prueba del estudiante. Para BA310MET y BA310MET-T, los oculares con FOV 22mm son opcionales.

Etapas

Dependiendo de la aplicación, están disponibles cuatro etapas diferentes para la serie BA310MET. Todas las etapas proporcionan un movimiento conveniente de la muestra con su diseño de la triple-placa.

La etapa estándar para BS310MET viene con un área de gama 180x140mm y 75x50mm viajes.

Un área más grande se ofrece con la etapa 3''x2 '' para el BA310MET-T. 240x140mm puede llevar muestras más grandes, mientras que el movimiento es 75x50mm. Para las inspecciones de la luz transmitida, se proporciona un inserto de la etapa de cristal, mientras que un soporte de la diapositiva es opcional.

Para las demandas extendidas, una etapa de 6''x4 '' (300x180mm) con un movimiento de 150x100m m se puede suministrar con el BA310MET-T.

La configuración BA310MET-H para muestras extremadamente grandes y máxima libertad de manipulación lleva una etapa de 180x140mm con un rango de tarvel de 100x80mm. Este modelo está dedicado a muestras voluminosas. El Epi-Iluminador aquí se combina con un bloque de enfoque de 30 mm de rango de enfoque y 2 micras de incremento mínimo.

Fotomicrografía estándar

El uso tradicional de una cámara réflex de una sola lente (analógica o digital) requiere la versión trinocular del BA310MET. La adaptación de la cámara consiste en un adaptador mecánico combinado con un ocular de foto (2.5X o 4X)

El fabricante de la cámara suministra el adaptador T2 necesario en función del modelo de la cámara. Esta configuración proporciona imágenes de alta resolución de campos pequeños.

Documentación digital

Una disposición más conveniente se proporciona a través de la filosofía de Motic de la digitalización fácil de la imagen. La combinación del BA310MET con un miembro de la serie Moticsm de cámaras digitales ofrece excelentes imágenes en directo, que pueden almacenarse fácilmente para su uso futuro. Todas las cámaras Motic vienen equipadas con software para transformar el BA310MET en un staton de análisis y documentación.

Motic ofrece una gama completa de cámaras digitales comenzando con una resolución básica de 1.0MP hasta 10MP (chips CMOS). El Moticam Pro Line (CCD) de grado de investigación, con un máximo de 5MP, incluyendo versiones monocromáticas y enfriadas, está dedicado a las demandas profesionales de sensibilidad y fidelidad de color. Estas cámaras Moticam ofrecen imágenes en vivo vivas con un fácil manejo después de la captura.

Para obtener más información sobre nuestra gama de cámaras, así como los diferentes adaptadores CCD, póngase en contacto con su oficina Motic más cercana o con su distribuidor Motic local autorizado.

Adaptador CCD

Un conjunto de adaptadores CCD, siguiendo el estándar ISO con 38 mm de diámetro, muestran un rendimiento óptico mejorado para mejorar en gran medida la calidad de reproducción de imágenes. El adaptador adecuado se debe elegir en relación con el tamaño de chip de la cámara digital utilizada. Las siguientes "ampliaciones" están disponibles: 1X, 0.65X, 0.5X.



  • Sistema Óptico: Sistema Óptico Infinito Corregido en Color [CCIS®]
  • Ocular: N-WF 10X / 20mm, con ajuste de dioptría
  • Tubo de observación: Widefield binocular 30 ° [F.N. 20] Trinocular de amplio campo 30 ° [F.N. 20] - distribución de la luz 100: 0/20: 80 Widefield trinocular 30 ° [F.N. 20] - distribución de la luz 50:50 fijo, Imagen derecha
  • Distancia interpupilar: 55-75mm>
  • Puente: quintuple invertido
  • Enfoque: Movimiento coaxial; Carrera de 30 mm; Foco fino con incrementos mínimos de 2μm
  • Etapa: 180x140 mm de superficie; Movimiento de 100x80 mm; Controles coaxiales (opcional)
  • Soporte: Dimensión: 300 x 300mm
  • Luz incidente: Iluminador halógeno de 12V / 50W con fuente de alimentación externa; Bombilla halógena intercambiable con 3W LED (4500K, 6000K)
  • Espesor de la muestra: Máx. 120 mm



Plan



Aumento

      N.A.       An.P (mm)
  5x   0.13   11.5
  10x   0.30   6.8
  20x   0.40   11.1
  50x   0.55   8.2
  100x   0.80   2
