MICROSCOPIO METALÚRGICO MOTIC - BA310MET BINOCULAR

Referencia: BA310MET | Marca: MOTIC

Descripción

El BA310Met funciona bien en entornos educativos para profesiones de ingeniería y materiales, donde la asequibilidad y la facilidad de uso son demandas clave. Motic está ampliando el éxito de su popular línea de microscopios de la serie BA en el mercado industrial, y me complace presentar la nueva serie BA310MET, una línea de microscopios de microscopios de luz incidente robustos y potentes.


Tags de búsqueda: Microscopio metalográfico, Microscopio metalúrgico, Microscopio, Microscopio binocular, Microscopía, Polarización, Metales, Mineralogía, Ciencia de materiales, Minerales, Fundición, Educación, Industria, Análisis, Investigación, Laboratorio, Equipo para laboratorio, BA310MET, Motic

Hay otras dos adiciones disponibles. El modelo BA310MET-T tiene una opción de luz transmitida que permite una fácil manipulación y visualización también de muestras transparentes y aumenta considerablemente el número de aplicaciones industriales. La configuración BA310MET-H contiene un dispositivo de enfoque más flexible, dedicado al examen de muestras grandes con poca limitación de tamaño.



También el nuevo plan de distancia de trabajo largo de Motic Los objetivos acromáticos para la luz incidente proporcionan un contraste de imagen óptimo a través de un recubrimiento de lente multicapa. Junto con una lente de tubo totalmente corregida se crea una imagen intermedia sin franjas de color, accesible a través del puerto Trinocular y marcando imágenes digitales tan limpias y crujientes como las vistas a través de los oculares. El diseño BA310MET también incluye una salida de fotos ISO normalizada.



Dependiendo del modelo elegido, se ofrece una etapa de recubrimiento duro y resistente a los productos químicos con un recorrido mínimo de 75x50mm. Dependiendo de la aplicación, las etapas más grandes con recorrido extendido están disponibles, así como opciones de escenario para el uso de la luz Transmitida. Para muestras de tamaño máximo, se recomienda el modelo BA310MET-H.



Objetivos

Para mejorar el rendimiento óptico de la serie BA310MET, Motic introduce una nueva generación de objetivos LWD metalúrgicos. Estos objetivos plan acromáticos están hechos de vidrio de alta calidad y siguen el concepto Motic CCIS® Optical con éxito. El recubrimiento multicapa garantiza un mejor contraste y calidad de imagen. La lente de tubo proporciona una imagen intermedia completamente corregida, accesible por la salida de la puerta de foto de la opción de cabeza trinocular. Por lo tanto, la documentación se basa en la máxima calidad de imagen. El cojinete de bolas con 5 pliegues muestra una orientación reservada de las lentes y garantiza la parcentración y repetibilidad con cada cambio de ampliación.



Iluminación

El Epi-Iluminador de los modelos BA310MET se basa en la fuente de luz halógena 12V / 50W. La fuente de alimentación de la unidad se separa del soporte para evitar el calor innecesario que rodea el microscopio.

Al igual que en otros modelos Motic, la bombilla halógena se puede sustituir por un módulo LED (4500K o 6000K), simplemente enchufado en la toma de la lámpara halógena. Con un diafragma de campo ajustable y un diafragma de abertura, se garantiza una iluminación homogénea. El uso cuidadoso de ambos diafragmas crea una calidad de imagen máxima en términos de contraste. El conjunto de polarización simple (polarizador y analizador) permite un "contraste POL" útil y ayuda a mejorar el contraste de la imagen especialmente en objetivos de baja potencia.


El soporte BA310MET-T ofrece una opción adicional de luz transmitida. Equipado con una configuración estándar de halógenos Koehler 6V / 30W incluyendo el diafragma Field, también es posible reemplazar la bombilla halógena por módulos LED de diferentes temperaturas de color (4500K, 6000K). Para garantizar la mejor calidad de iluminación posible, un nuevo condensador Achromatic N.A 0.85 es parte integrante de este nuevo microscopio. Con estos componentes, se garantiza la obtención de imágenes de muestras transparentes con calidad Koehler total. Además, el ensamblaje de la lente del colector ofrece un sostenedor de filtro seguro y atornillado para cualquier tipo de filtro deseado, mientras que la tapa fija evita que el filtro se caiga cuando el instrumento se almacena.



Tubos Oculares

Diseñados con un ángulo de visión ergonómico de 30 ° e incorporando una distancia interpupilar de 55-75mm, los tubos de observación BA310MET garantizan horas de visualización sin fatiga. Un amplio campo de visión (20 mm) permite un rastreo rápido y cómodo. El tubo Trinocular permite la documentación digital utilizando una amplia variedad de cámaras digitales, con una luz 20/80 dividida a través del puerto de fotos / video. En demanda especial, se puede suministrar un tubo Trinocular con una imagen erguida y una división de luz fija de 50/50. Como estándar, se ha aplicado un tratamiento anti-hongo a los tubos oculares para asegurar una larga vida útil del microscopio en entornos húmedos.



Oculares

Los oculares estándar, N-WF 10X / 20 con alto punto de vista para los usuarios de gafas, de vidrio óptico de alta calidad, proporcionan un ajuste dióptrico consistente para ambos ojos. Esto permite un uso perfecto de los retículos para fines de medición. Los tornillos avellanados con llave para fijar los oculares evitan la extracción inadmisible y confirman la dedicación de Motic a una calidad de prueba del estudiante. Para BA310MET y BA310MET-T, los oculares con FOV 22mm son opcionales.

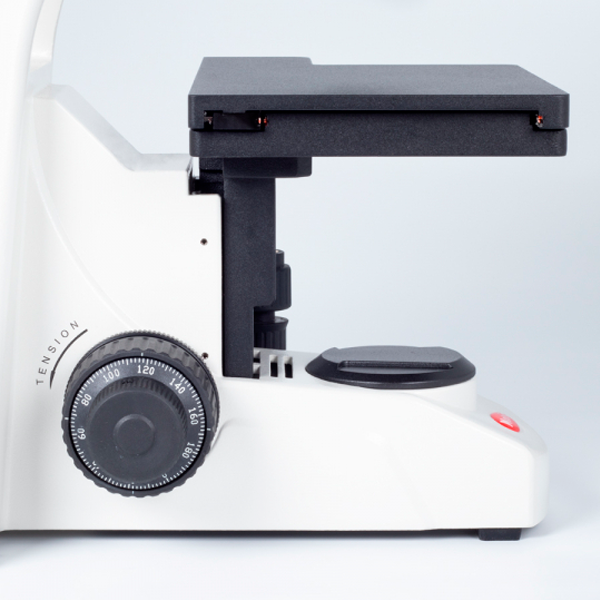

Etapas

Dependiendo de la aplicación, están disponibles cuatro etapas diferentes para la serie BA310MET. Todas las etapas ofrecen un movimiento de muestra conveniente con su diseño de triple placa.

La etapa estándar para BA310MET viene con un área de 180x140mm y 75x50mm rango de viaje.


Un área grande se ofrece con la etapa 3 '' x 2 '' para el BA310MET-T. 240x140mm puede llevar muestras más grandes, mientras que el movimiento es 75x50mm. Para las inspecciones de la luz transmitida, se proporciona un inserto de la etapa de cristal, mientras que un soporte de la diapositiva es opcional.



Para las demandas extendidas, una etapa de 6''x4 '' (300x180mm) con un movimiento de 150x100mm se puede suministrar con el BA310MET-T.



La configuración BA310MET-H para muestras extremadamente grandes y máxima libertad de manipulación lleva una platina de 180x140mm con un recorrido de 100x80mm. Este modelo está dedicado a muestras voluminosas. El Epi-Iluminador aquí se combina con un bloque de enfoque de 30 mm de rango de enfoque y 2 micras de incremento mínimo.



Fotomicrografía estándar

El uso tradicional de una cámara réflex de una sola lente (analógica o digital) requiere la versión trinocular del BA310MET. La adaptación de la cámara consta de un adaptador mecánico combinado con un ocular de foto (2.5X o 4X).

El adaptador T2 necesario que se refiere al modelo de cámara es suministrado por el fabricante de la cámara. Esta configuración proporciona imágenes de alta resolución de campos pequeños.


Documentación digital

Una disposición más conveniente se proporciona a través de la filosofía de Motic de la digitalización fácil de la imagen. La combinación del BA310MET con un miembro de la serie Moticam de cámaras digitales ofrece excelentes imágenes en directo, que pueden almacenarse fácilmente para su uso futuro. Todas las cámaras Motic vienen equipadas con software para transformar el BA310MET en una estación de análisis y documentación.



Motic ofrece una gama completa de cámaras digitales con una resolución básica de 1.0MP hasta 10MP (chips CMOS). El Moticam Pro Line (CCD) de grado de investigación, con un máximo de 5MP, incluyendo versiones monocromáticas y refrigeradas, está dedicado a las demandas profesionales en cuanto a sensibilidad y fidelidad a los colores. Estas cámaras Moticam ofrecen imágenes vivas en vivo con fácil manejo post-captura.

Para obtener más detalles sobre nuestra gama de cámaras, así como los diferentes adaptadores CCD, póngase en contacto con la oficina Motic más cercana o con su distribuidor Motic autorizado local.

Adaptador CCD

Un conjunto de adaptador CCD, siguiendo el estándar ISO con 38 de diámetro, muestran un rendimiento óptico mejorado para mejorar en gran medida la calidad de reproducción de imágenes. El adaptador apropiado tiene que ser elegido en relación con el tamaño de la tajada de la cámara digital usada. Las siguientes "ampliaciones" están disponibles: 1X, 0.65X, 0.5X.
  •  Sistema Óptico: Sistema Óptico Infinito Corregido en Color [CCIS®]
  • Oculares: N-WF 10X / 20mm, con ajuste dióptrico
  • Tubo de observación:
  • -Widefield binocular 30 ° [F.N. 20], trinocular

    -Widefield 30 ° [F.N. 20] - distribución de la luz 100: 0/20: 80

    -Widefield trinocular 30 ° [F.N. 20] - distribución de la luz 50:50 fijo, Imagen derecha



  • Enfoque: Movimiento coaxial; Carrera de 30 mm; Foco fino con incremento mínimo de 2μm



  • Etapa: superficie de 180 x 140mm; Movimiento de 75 x 50 mm; Movimiento coaxial



  • Luz incidente: Iluminador halógeno de 12V / 50W con fuente de alimentación externa; Bombilla halógena intercambiable con 3W LED

    (4500K, 6000K)



  • Accesorio (opcional): Polarizador, Analizador, Adaptador de cámara (0.5X, 0.65X, 1X)



  • Espesor de la muestra: Máx. 30 mm





    Plan



    Aumento

          N.A.       An.P(mm)
      5x   0.13   11.5
      10x   0.30   6.8
      20x   0.40   11.1
      50x   0.55   8.2
      100x   0.80   2
